Как подобрать амортизирующую подушку для дорожного катка без лишних рисков12.06.2026 Дорожный каток без исправных виброподушек — это машина, которая медленно уничтожает сама себя. Вибрационный узел передаёт импульсы на раму, сварные швы трескаются, подшипники вылетают раньше срока, а оператор получает дозу тряски, от которой немеют руки через пару часов смены. Всё это происходит из-за одной детали, которая стоит копейки по сравнению с ремонтом коробки или вала.
Проблема в том, что выбрать эту деталь сложнее, чем кажется. Катки разные — от лёгких тротуарных машин до тяжёлых вибрационных монстров на десять тонн. И подушки на них отличаются кардинально. Взять первую попавшуюся — значит гарантированно потратить деньги впустую.
Что именно нужно искать
Перед заказом важно сверить не только название модели, но и размеры, форму металлических площадок, расстояние между отверстиями и жёсткость резины. Поэтому удобнее начинать подбор в каталоге амортизаторов, а уже потом уточнять совместимость по фото старой детали и номеру техники.
Первый и главный — посадочные размеры. Внутренний диаметр отверстия под вал, наружный диаметр фланцев, толщина резиновой части, количество и диаметр крепёжных отверстий. Если хотя бы один параметр не совпадёт хотя бы на миллиметр — деталь либо не встанет, либо будет болтаться, либо крепёж окажется под неправильным углом.
Второй параметр — жёсткость резины. Два амортизатора могут быть абсолютно одинаковыми внешне, но один будет работать как надо, а другой либо не будет гасить вибрацию вообще, либо окажется слишком мягким и деформируется при первой же серьёзной нагрузке.

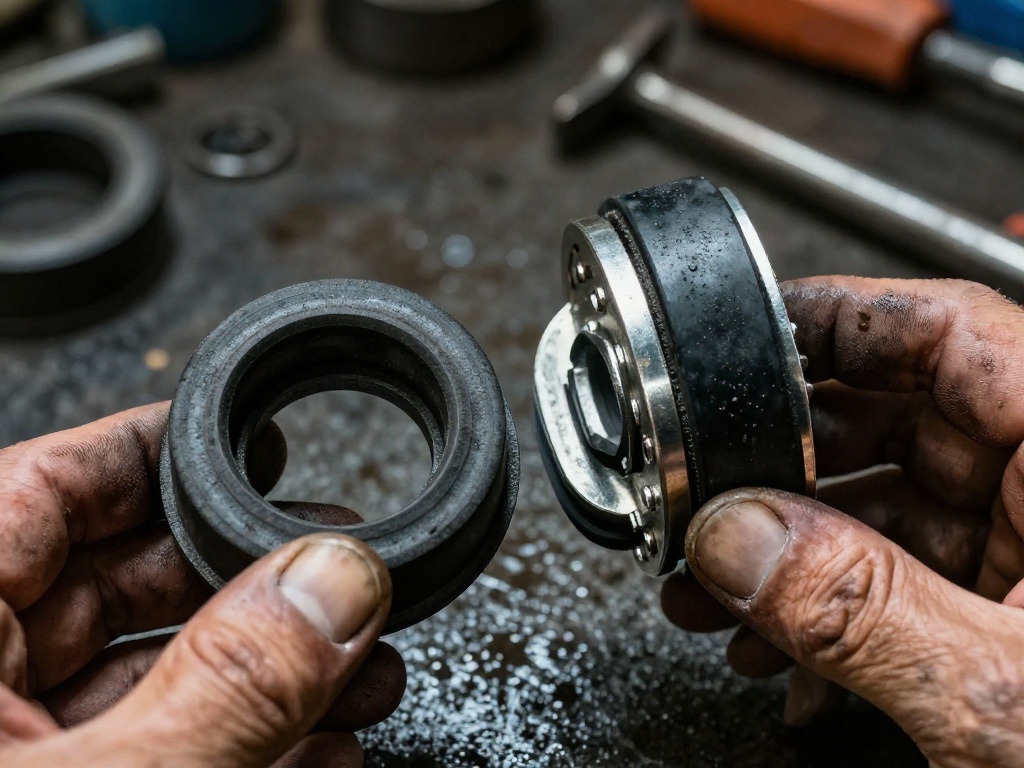

Виды конструкций: чем они отличаются
Все виброподушки для катков делятся на несколько основных типов по форме и способу крепления.
- Круглые с центральным отверстием. Самый распространённый формат. Надеваются на вал вибратора и фиксируются шайбой с гайкой. Используются на большинстве катков массой до пяти-шести тонн.
- Квадратные и прямоугольные. Крепятся через отверстия по углам. Чаще встречаются на тяжёлых машинах и на некоторых моделях китайских катков, где конструкция виброузла нестандартная.
- Подушки с металлической обоймой. Резина полностью залита в металлический корпус, который не даёт ей вытягиваться под нагрузкой. Надёжнее, но и дороже.
- Открытые резиновые кольца. Резина работает без жёсткой обоймы, просто зажимается между фланцами. Дешевле, но ресурс ниже — резина со временем выдавливается из-под крепежа.
Пытаться заменить один тип на другой без переделки креплений — бессмысленно. Квадратную подушку не поставишь туда, где предусмотрена круглая, не нарушив геометрию узла.
Как определить, какая подушка нужна конкретно вашему катку

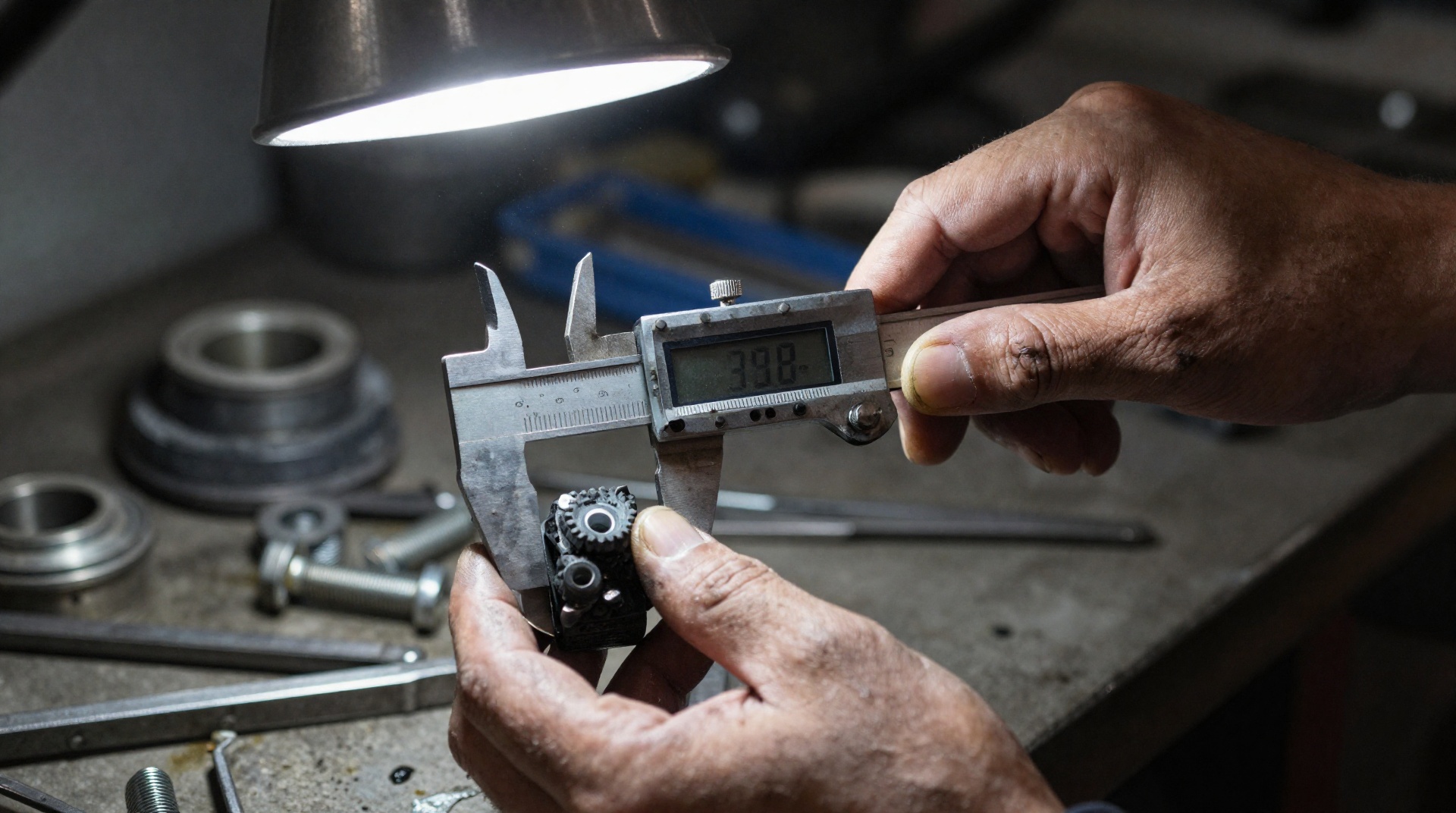

Идеальный вариант — снять старую деталь и замерить её штангенциркулем. Все размеры. Включая толщину резиновой части в сжатом и свободном состоянии, потому что за время эксплуатации резина садится и деформируется, и по старой детали можно ошибиться.
Если старой детали нет — ищите маркировку на катке. На раме рядом с виброузлом или в паспорте машины обычно указан номер детали. По этому номеру можно найти точный аналог.
Когда ни маркировки, ни старой подушки нет, остаётся один путь — снимать виброузел и замерять посадочные места напрямую. Это неудобно, но это единственный способ не купить деталь, которая потом будет лежать на полке.
Таблица базовых параметров для ориентира
Тип катка
Масса, т
Типичная форма подушки
Диаметр отверстия, мм
Тротуарный
0,3–0,8
Круглая, открытая
20–30
Лёгкий самоходный
1–3
Круглая с обоймой
30–45
Средний
3–6
Круглая с обоймой
40–55
Тяжёлый
6–14
Квадратная / прямоугольная
50–70
Это ориентиры, а не точные данные. Конкретная модель может иметь нестандартные размеры — производители дорожной техники не стандартизированы в этом плане.
Материал: почему одна резина служит сезон, а другая — годы
Резина для виброподушек катков — не та, что идёт на автомобильные покрышки или уплотнители окон. Она должна выдерживать постоянные динамические нагрузки, перепады температур от минус двадцати до плюс пятидесяти градусов, контакт с маслом и бензином, и при этом не терять упругость.
По составу здесь работают две основные группы.
Нитрильная резина (NBR). Устойчива к маслам и топливу, хорошо работает при низких температурах. Это стандарт для большинства заводских подушек. Если производитель честно указывает, что деталь из нитрильной резины — это хороший знак.
Стирен-бутадиеновая резина (SBR). Дешевле, хуже переносит масло, при минусовых температурах дубеет сильнее. Часто используется в дешёвых аналогах. Для работы в тёплое время года на непромасленных участках подойдёт, но ресурс будет ниже.
Проблема в том, что на детали редко написан состав резины. Приходится судить по цене и по репутации поставщика. Слишком дешёвая подушка для катка — почти всегда компромисс по материалу.
Частые ошибки при выборе
Первая ошибка — подбор по фото. Два амортизатора могут выглядеть идентично на фотографии, но иметь разный внутренний диаметр на полтора миллиметра. На экране это незаметно, а при установке — деталь не налезет на вал.
Вторая ошибка — игнорирование жёсткости. Некоторые владельцы катков специально ищут помягче, думая, что так машина будет меньше трястись. На самом деле слишком мягкая подушка просто сожмётся до упора и перестанет работать как амортизатор, превратившись в жёсткую прокладку. А слишком жёсткая — не будет гасить вибрацию, и ударная нагрузка пойдёт на раму.
Третья ошибка — экономия на комплекте. Подушки на виброузле работают парами или четвёрками. Заменить одну — всё равно что поставить одно новое колесо на автомобиль. Нагрузка перераспределится, и старые детали быстро выйдут из строя, а новая будет изнашиваться неравномерно. Менять нужно все одновременно.
Четвёртая ошибка — затягивание с заменой. Треснувшая резина, следы масла на поверхности, неравномерная деформация — всё это признаки того, что деталь уже не работает как надо. Продолжать эксплуатациюозначает рисковать валом и подшипниками, ремонт которых обойдётся в десятки раз дороже.

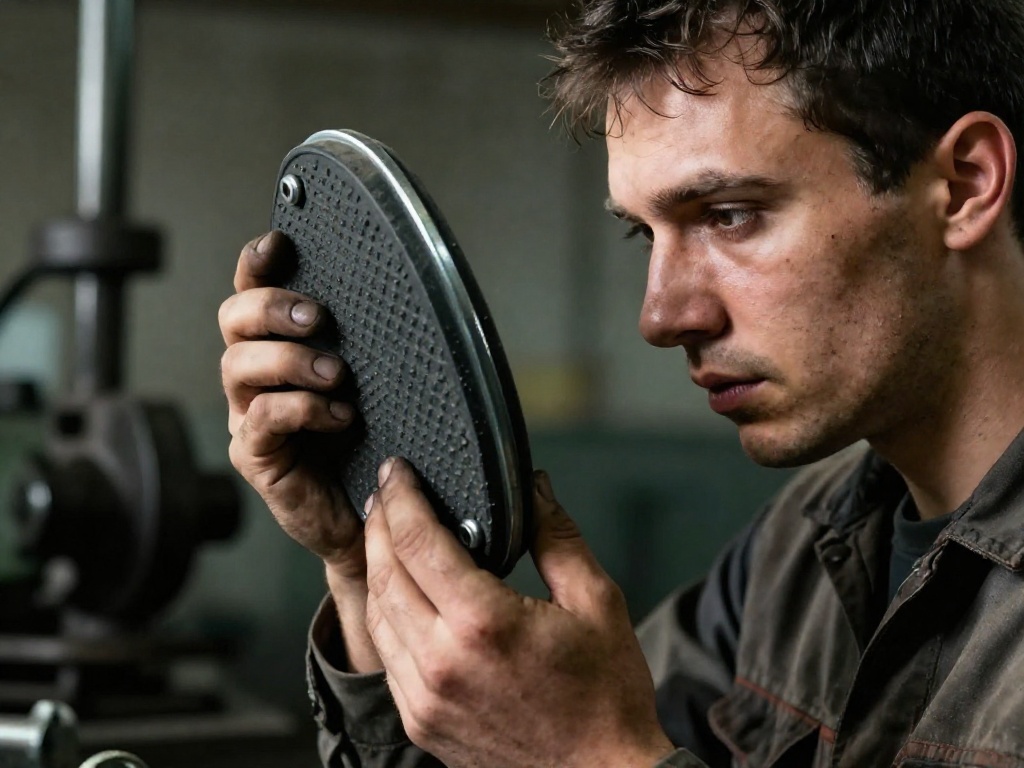

Как проверить качество до установки
Даже если размеры совпадают, стоит осмотреть деталь перед монтажом. Резина не должна иметь пузырей, раковин, включений посторонних частиц. Металлические фланцы — трещин и следов коррозии. Если деталь хранилась неправильно и резина покрылась мелкими трещинками — она уже потеряла часть своих свойств.
При сжатии вручную подушка должна возвращаться в исходную форму без заметной остаточной деформации. Если после нажатия остаётся вмятина — резина некачественная или уже старая.
Крепёжные отверстия должны быть чистыми, без заусенцев. Если отверстия пробиты с смещением или имеют неровные края — при затяжке болтов возникнет перекос, и деталь быстро порвётся.
Несколько практических советов напоследок
Записывайте номера деталей, которые стоят на вашем оборудовании. Сфотографируйте шильдик с техническими данными катка. Это займёт пять минут, а потом сэкономит часы при поиске запчастей.
Если каток китайский и маркировки на нём нет — после первой замены замерьте новую деталь и запишите размеры. Через пару лет, когда придётся менять снова, старая подушка уже будет деформирована, и ориентироваться на неё будет нельзя.
Храните запасные подушки в тёмном месте при комнатной температуре. Резина на солнце и на морозе стареет даже в неиспользованном состоянии. Деталь, которая пролежала два года под открытым небом, может оказаться бесполезной.
И главное — не относитесь к виброподушке как к расходнику второстепенного значения. Это единственная деталь, которая защищает ваш каток от разрушения изнутри. Всё остальное — рама, двигатель, гидравлика — может работать годами, если вибрация гасится правильно.
|
